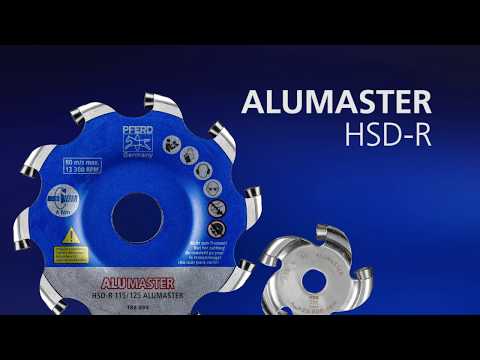

Fräswerkzeuge mit Wendeschneidplatten ALUMASTER HICOAT, Bauform HSD-R 50, für radiale Einsätze

Hochleistungsfrässcheibe ALUMASTER Ø 49 mm für Winkel-/Geradschleifer Alu Bearbeitung HICOAT

Artikel-Nr.:
22000027
EAN:
4007220156865

Anmelden / Registrieren
Technische Daten
Hochleistungsfrässcheibe ALUMASTER Ø 49 mm für Winkel-/Geradschleifer Alu Bearbeitung HICOAT

Breite
8 mm
RPM bis, thermopl. Kunststoffe, faserv. (GFK/CFK) Faseranteil kleiner 40%
25000 RPM
RPM bis, weiche NE-Metalle
25000 RPM
Ø Außen
49 mm
Ø Bohrung
10 mm
Verpackungseinheit
1 Stück
Beschreibung

Die innovative High Speed Disc ALUMASTER ist ein einzigartiges Werkzeug mit einer extrem hohen Zerspanungsleistung. Sie eignet sich optimal zur Aluminiumbearbeitung, da sie keine gesundheitsgefährdenden und explosiven Stäube erzeugt. Das Werkzeug besteht aus speziell entwickelten Hartmetallwendeschneidplatten, die an der High Speed Disc fixiert werden. Für schmierende Aluminiumgusslegierungen mit einem Siliziumgehalt von 5–10 %, abrasive Aluminiumgusslegierungen mit einem Siliziumgehalt von über 15 % sowie für andere abrasive Werkstoffe oder NE-Metalle bietet PFERD die Wendeschneidplatten auch mit einer äußerst hochwertigen HICOAT-Beschichtung an. Diese verhindert das Zusetzen des Werkzeuges bzw. den abrasiven Verschleiß auch im Einsatz auf diesen besonders anspruchsvollen Werkstoffen.

Spezialwerkzeug zur Bearbeitung von Aluminiumlegierungen. Mittels speziell entwickeltem Werkzeughalter neben Winkelschleifern (Aufnahme Ø 10 mm) auch auf Geradschleifern und Biegwellen einsetzbar. Ausführung mit HICOAT-Beschichtung für die Bearbeitung besonders anspruchsvoller Werkstoffe. Eignet sich sehr gut für die Bearbeitung von schwer zugänglichen Stellen und filigranen Bauteilen. Aufgrund des Werkzeugdurchmessers von 49 mm besteht keine Schutzhaubenpflicht. Ausführung HSD-R für radiale Einsätze.

Vorteile
  • Erzeugt keine gesundheitsgefährdenden und explosiven Stäube.
  • Keine Absaugung erforderlich.
  • Wirtschaftliche und umweltschonende Alternative zu Schrupp- und Fächerscheiben mit vergleichbarem Gewicht.
  • Innovative und robuste Scheibengeometrie für höchste Sicherheit, extreme Langlebigkeit und komfortables Arbeiten.
  • Speziell entwickelte dreh- und austauschbare Hartmetallwendeschneidplatten.
  • Außerordentlich hohe Zerspanungsleistung.
  • Extrem hohe Härte, sehr geringer Reibungskoeffizient, sehr geringe Anhaftungsneigung (Adhäsion), verbesserte Oberflächengüte und verringerte Gratbildung dank HICOAT-Beschichtung
Anwendungsempfehlungen
  • Das Werkzeug ist schwerpunktmäßig für den Einsatz auf Aluminium, Aluminiumknetlegierungen und Aluminiumguss konzipiert. Bearbeitbar sind auch NE-Metalle geringerer Festigkeit und faserverstärkte Kunststoffe. Dies ist im Einzelfall in Verbindung mit der Anwendung zu prüfen.
  • Vermeiden Sie tiefes Eintauchen. Die Frässcheibe ist kein Trennwerkzeug.
  • Üben Sie keine unnötig hohen Kräfte auf das Werkzeug aus: Die High Speed Disc ALUMASTER arbeitet bereits bei geringen Kräften.
  • Bearbeiten Sie Werkstückkanten ablaufend und nicht gegen die Werkstückkante.
  • Bremsen Sie das Werkzeug nicht auf dem Werkstück ab. Es besteht Bruchgefahr der Wendeschneidplatten.
  • Dank HICOAT-Beschichtung auch auf sehr anspruchsvollen Werkstoffen einsetzbar wie schmierende Aluminiumgusslegierungen mit Siliziumgehalten 5–10 %, klebende, aufschmierende Werkstoffe, abrasive Aluminiumgusslegierungen mit Siliziumgehalten über 15 %, abrasive Werkstoffe wie faserverstärkte Kunststoffe (FVK) und Nichteisenlegierungen mit höherer Festigkeit als Aluminium (Bronze, Messing etc.).
Sicherheitshinweise
  • Die Flanschmutter muss zwingend mit dem zugehörigen Werkzeug, z. B. Stirnlochschlüssel, festgezogen werden. Spannsysteme, die bauartbedingt ohne zusätzliches Werkzeug, das heißt nur von Hand, angezogen werden, sind nicht zulässig.
  • Ziehen Sie die Befestigungsschrauben der Wendeschneidplatten mit dem beiliegenden Innensechsrundschlüssel fest an. Bei sachgemäßem Gebrauch gibt dieser bauartbedingt ein Anzugsmoment von etwa 4 Nm vor. Verwenden Sie alternativ einen Drehmomentschlüssel mit Anzugsmoment 4 Nm.
  • Lose sitzende Wendeschneidplatten können im Einsatz brechen und müssen daher in regelmäßigen Abständen auf festen Sitz geprüft werden.
  • Verwenden Sie keine beschädigten Wendeschneidplatten! Es besteht Bruchgefahr!
Inhalt / Lieferumfang
  • High Speed Disc ALUMASTER HSD-R 50 HICOAT inkl. vormontierter Hartmetallwendeschneidplatten, Innensechsrund-Schraubendreher und Kunststoffbox.
Bearbeitbare Werkstoffe
Aluminium
Aluminiumlegierungen hart
Aluminiumlegierungen weich
Aluminiumlegierungen zäh
Bronze
Faserverstärkte Duroplaste (GFK, CFK)
Faserverstärkte Duroplaste (GFK, CFK) Faseranteil > 40 %
Faserverstärkte Duroplaste (GFK, CFK) Faseranteil ≤ 40 %
Kunststoffe
Kupfer
Messing
NE-Metall hart
Thermoplaste
Zink
Bearbeitungsaufgaben
Ausfräsen
Flächenbearbeitung
Fräsen
Kehlnahtbearbeitung
Schweißnahtbearbeitung
Wurzelnahtbearbeitung
Antriebsarten
Akkuwinkelschleifer
Roboter
Stationäre Maschinen
Winkelschleifer
PFERDVALUE

PFERDEFFICIENCY

empfiehlt die High Speed Discs ALUMASTER HICOAT für langes, ermüdungsarmes und ressourcenschonendes Arbeiten mit perfekten Ergebnissen in kürzester Zeit.
product.aggregation.prv-eff
product.aggregation.prv-eff
product.aggregation.prv-eff
product.aggregation.prv-eff

PFERDERGONOMICS

empfiehlt die HighSpeed Discs ALUMASTER HICOAT als innovative Werkzeuglösung für die Bearbeitung von Aluminium, da sie keine gesundheitsgefährdenden und explosiven Stäube erzeugen.
product.aggregation.prv-ergo
product.aggregation.prv-ergo
