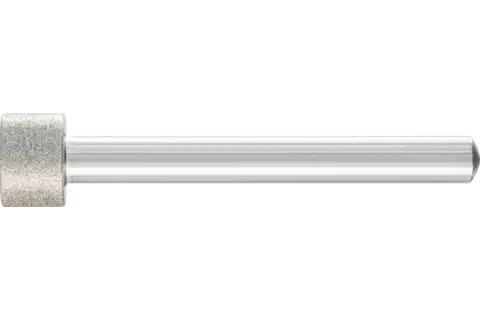

Diamant-Schleifstift Zyl. Ø12 mm SchaftØ6 mm D91 (fein) zum Schleifen von Bohrungen/Radien

Technische Daten

Diamant-Schleifstift Zyl. Ø12 mm SchaftØ6 mm D91 (fein) zum Schleifen von Bohrungen/Radien

Breite: 8 mm
Korngröße: D 91
Länge, Schaft: 52 mm
Tiefe, Aussparung: 0.5 mm
Ø Außen: 12 mm
Ø Schaft: 6 mm
Verpackungseinheit: 1 Stück

Beschreibung

Galvanisch gebundene Diamant- und CBN-Schleifstifte werden sowohl im Nass- als auch im Trockenschliff eingesetzt.

Die Zylinderform ZY eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und im Handeinsatz.

N = nicht abgesetzter Schaft

Schleifstifte ab einem Durchmesser von 8 mm haben eine Aussparung an der Stirnfläche.

Anwendungsempfehlungen

Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Wenn möglich, ist der Nassschliff vorzuziehen, um den Werkzeugverschleiß und die Gefahr thermischer Schädigungen zu reduzieren.
Generell gilt: Für eine optimale Wirtschaftlichkeit, die Korngröße so grob wie möglich und so fein wie nötig wählen. Einflussgrößen sind u. a. die Härte des Werkstoffes und die erforderliche Oberflächengüte.
Zugesetzte Werkzeuge können mit Ultraschall gereinigt werden. Bei stärkeren Verschmutzungen des Belages bitte zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332) verwenden.
Den Werkzeugdurchmesser möglichst groß wählen, da so die Anzahl der Körner, die in Eingriff gebracht werden, erhöht wird. Beim Innenschleifen darf der Werkzeugdurchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
Der Längsvorschub während des Innenschleifens darf pro Werkstückumdrehung maximal 2/3 der Werkzeugbreite betragen. Die Zustellung ist abhängig von dem zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeuges, dessen Aufnahme und des Werkzeugantriebes.
Aufgrund der einschichtigen Belegung müssen Arbeitsspindel und Werkzeugaufnahme eine hohe Rundlaufgenauigkeit aufweisen. Je feiner die verwendete Korngröße ist, desto genauer muss der Rundlauf sein.
Der Werkzeugantrieb muss über eine ausreichende Antriebsleistung der Schleifspindel verfügen, um die erforderliche Drehzahl auch unter Belastung sicherzustellen.
Trockenschliff: 8–18 m/s
Nassschliff: 15–25 m/s

Bestellhinweise

Kundenspezifische Werkzeuglösungen sind auf Anfrage erhältlich.

Bearbeitbare Werkstoffe: Abrasive Materialien; Ferrit (Magnetwerkstoff); Glas; Graphit und Elektrokohle; Hartmetall; Superlegierungen auf Nickel oder Titanbasis; Technische Keramik

Bearbeitungsaufgaben: Ausschleifen; Entgraten; Innenrundschleifen; Kantenbearbeitung (Anfasen, Verrunden); Schlichten

Antriebsarten: Antriebsspindel; Biegwellenantrieb; Geradschleifer; Werkzeugmaschine

PFERD TOOLS VALUE

PFERD TOOLS EFFICIENCY

empfiehlt Diamant-Schleifstifte für langes, ermüdungsarmes und ressourcenschonendes Arbeiten mit perfekten Ergebnissen in kürzester Zeit.

PFERD TOOLS ERGONOMICS

empfiehlt Diamant-Schleifstifte als innovative Werkzeuglösung, um die beim Einsatz entstehende Staubentwicklung nachhaltig zu senken.
